Металлоискатель схема своими руками



Добрый вечер дорогие читатели. Настает время таяние снега, а с ним и новые приключения для некоторых. Поиск металлов, стариных монет, драгоценностей, цветных металлов как под снегом так и в земле. И поэтому, да, это будет еще одна схема металлоискателя которую может собрать каждый.Так же просмотреть все имеющиеся схемы металлоискателей можно набрав в поиске сайта-металлоискатель. Которые иногда так тяжело найти даже в интернете. Смотрим подробности кому интересно.







Схема устройства:

На транзисторах-

На микросхеме  NE555-

Параметры металлоискателя:
Питание - 9-12 вольт
Потребляемый ток – 30-40 мА
Чувствительность - 25 милиметровая монета - 20 см
- крупные металические предметы - 150 см

Металлоискатель "PIRAT" (сокращённо от PI - импульсный, RA-T - radioskot - сайт разработчиков) прост в изготовлении и настройке, не содержит программируемых элементов которых так боятся многие радиолюбители, в нем нет дорогих и дефицитных элементов, а по своим параметрам не уступает некоторым зарубежным экземплярам ценой 100-300 у.е. Основные преимущества данного устройства перед другими схемами простых металоискателей - это стабильность и дальнобойность.

Собрать этот МД, под силу даже людям имеющим элементарные знания в области электроники.

Прибор состоит из двух основных узлов, передающего и приемного. Передающий узел состоит из генератора импульсов на микросхеме КР1006ВИ1 (зарубежный аналог NE555) и мощного ключа на транзисторе IRF740. Приемный узел собран на микросхеме К157УД2 и транзисторе ВС547.

Катушка намотана на оправке 190мм и содержит 25 витков провода ПЭВ 0.5. Транзистор Т2 заменим на биполярный транзистор NPN структуры с напряжением К-Э не ниже 200 вольт. Его можно взять из энергосберегающей лампы или зарядного устройства от мобильного телефона. На крайний случай в качестве Т2 работает даже КТ817, так что экспериментировать можно. В качестве Т3 можно применять практически любой транзистор структуры NPN. Правильно собранный прибор в наладке практически не нуждается. Возможно придется подобрать резистор R12, чтоб щелчки в динамике появлялись при среднем положении R13. Если есть осциллограф можно проконтролировать на затворе Т2 длительность управляющего импульса и частоту генератора.

Оптимальный вариант импульса 130-150мкс, частота 120-150 гц.

Работа с прибором:

При включении ожидаем 15-20 сек, после чего регулятором ЧУВСТВИТЕЛЬНОСТЬ находим такое положение при котором в динамике прослушиваются щелчки - это и будет максимальная чувствительность. Прибор прост в управлении и навыки работы с ним приходят буквально через пару включений.

- R1 в генераторе отвечает за частоту генерации.
- R2 - за длительность управляющего импульса.

Для любителей что-то померять, вот напряжения на выводах ОУ (без присутствия метала в зоне датчика):

2-6.5в
3-6.5в
5-5.5в
6-3.5в
9-0.7в
13-6.2в

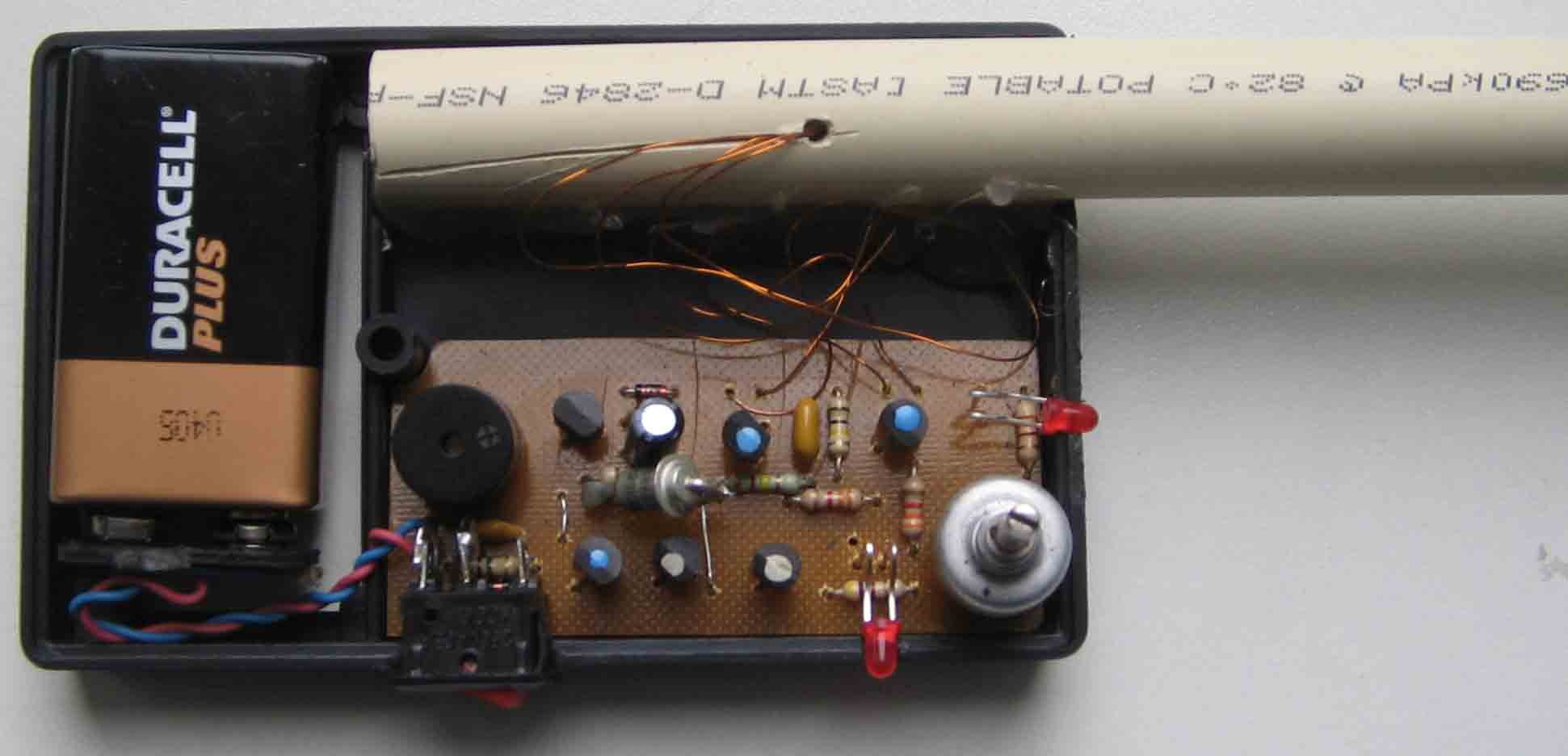

Схема металлодетектора собрана на печатной плате из фольгированного стеклотекстолита. Рисунки печатной платы для обоих вариантов металлоискателя в формате LAY5.0, осцилограмы на ногах ОУ и небольшое видео работы МД находятся в архиве. В архиве также находится вариант на SMD компонентах от пользователя troll. Сразу хочу предостеречь любителей паять всевозможными флюсами и кислотами - паять только чистой канифолью или спирто-канифольным раствором! После пайки смыть спиртом остатки канифоли. Это избавит вас от многих вопросов, типа: "я сделал, а оно не работает". Особая благодарность товарищу Bars59, за наибольший вклад в разработку данного прибора.
